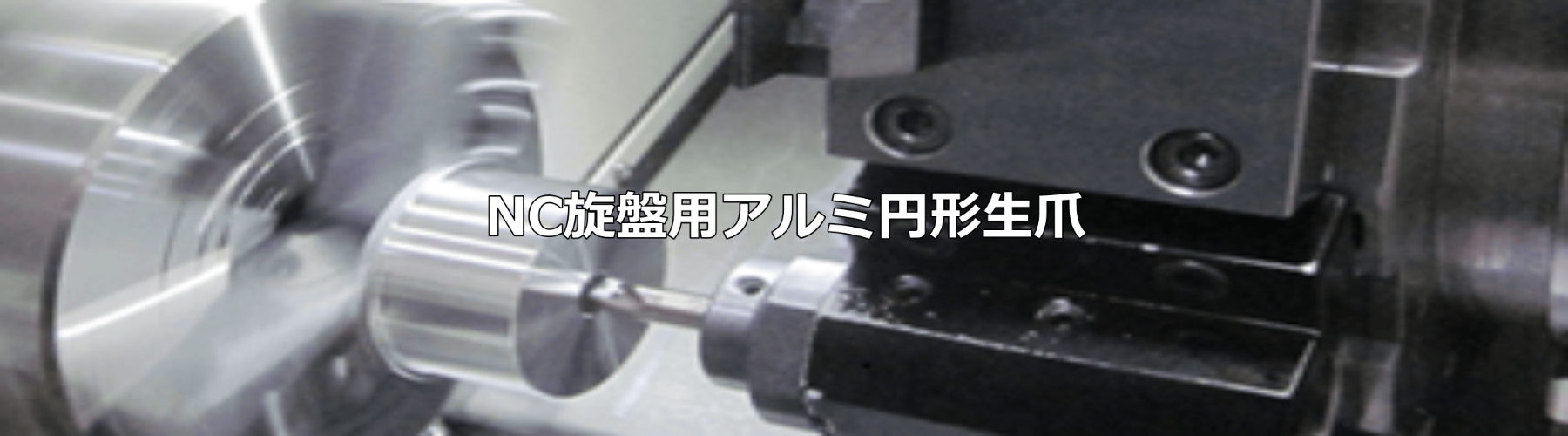

アルミ製円形生爪/NC旋盤用 【DFG JAPAN製】

Youtube動画にて使用例を配信しております。是非、ご参考下さい。




NC旋盤チャック用のアルミ製円型生爪はしっかりとワークを固定させるだけでなく、万が一切粉などをワークと爪の間に挟んでしまってもワークに傷が付きにくいという利点があります。
また、薄物ワークや肉薄リング加工の際、従来の鉄製円型生爪では油圧力が低い時に主軸回転数を上げてしまうと遠心力にて爪が開いてしまいワークが脱落する危険性がありました。DFGアルミ製円型生爪は鉄製に比べ、重量が非常に軽い為従来よりも主軸回転数を上げる事を可能にしました。
そして、異形ワークを旋盤加工する際はワークをクランプキットなどで固定する作業を必要としません。
すなわち、製造時間の短縮に繋がるという訳です。是非一度、DFGアルミ製円形生爪をお試し下さい。



導入メリット

アルミ円形生爪

MERIT.1:加工時間の短縮
生爪成形時間の大幅な短縮が見込めます



MERIT.2:高回転切削
鉄製に比べ遠心力による爪の開きが少ない為、高回転切削が可能です



MERIT.3:容易なチャッキング
複合旋盤ではエンドミル加工にて様々な形状に生爪を成形出来ます(クランプ治具不要)



MERIT4:取り扱いやすさ
重量が軽い為、女性スタッフでも楽に爪の交換作業が可能です

北川チャック B・BB200シリーズ

アルミ製 仕様 販売価格
アルミ円型生爪 【6インチ用】材質:A2017 高さ:36mm 33,300円
アルミ円型生爪 【8インチ用】材質:A2017 高さ:40mm 36,300円
【10インチ用】材質:A2017 高さ:40mm 56,300円
【12インチ用】材質:A2017 高さ:50mm 76,300円
その他のメーカー・サイズ・高爪など特注にて承りますのでお気軽にお問合せください。 都度お見積り



※別途:消費税・送料・手数料(振込手数料/代引き手数料)がかかります。
