中空油圧チャック専用/NC旋盤用ワークストッパー 【DFG JAPAN製】

Youtube動画にて使用例を配信しております。是非、ご参考下さい。




NC旋盤を使っている方、こんな時ありませんか?
加工数量があまり多くないが少なくもない時、簡単な加工なのに汎用旋盤などで全長決めをしてからNC旋盤で加工する等、そんな時間の無駄使いは必要ありません。

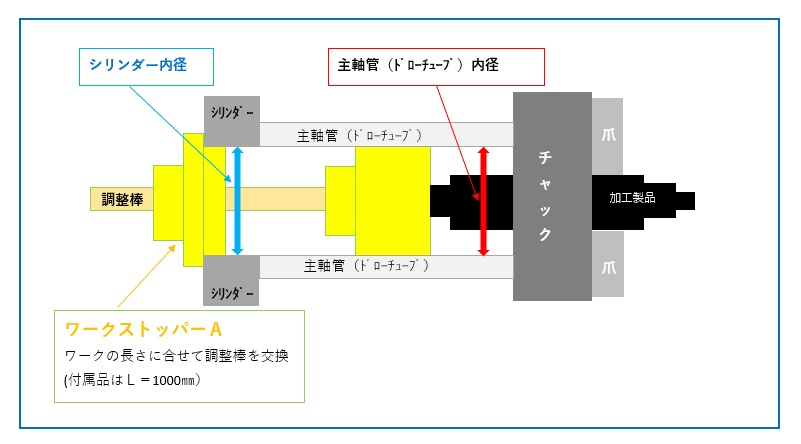

タイプAはストッパー軸がネジ式になっている為、長さ調整も簡単で様々な位置で取り付け可能です。
タイプBは主軸菅に切粉が入らず作業後の清掃の手間も省けます。



タイプA 導入メリット

MERIT.1
突き出し調整が簡単。ストッパーがねじ式の為ワークの突出し調整が可能



MERIT.2
全長決め加工が簡単。長尺ワークをストッパーに当てるだけでOK



MERIT.3
加工時間の短縮。作業の最適化で段取り作業や加工時間の短縮が見込めます。



MERIT.4
寸法のバラつき軽減。製品寸法のバラつきが少なくなります。

販売価格(タイプA)

サイズ 販売価格

8インチ用
材質:S45C 表面:黒染め 全長:約150o〜950mm

57,600円

10インチ用
材質:S45C 表面:黒染め 全長:約150o〜950o

64,800円

12インチ用
材質:S45C 表面:黒染め 全長:約150o〜950mm

81,600円

15インチ用
材質:S45C 表面:黒染め 全長:約150o〜950mm

97,900円



※別途消費税・送料・手数料(振込手数料/代引き手数料)がかかります。







※お問い合わせ時にNC旋盤のチャック型式及びシリンダー内径寸法をお知らせください。



タイプB 導入メリット

MERIT.1
全長決め加工が簡単。主軸管内に装着し、簡単に全長決め加工が出来ます。(高精度タイプ)



MERIT.2
ワークの長さが一定に。加工ワークの長さが、ほぼ一定なので、加工能率を向上させます。



MERIT.3
清掃時間の短縮。主軸管に切粉が入らない為、お掃除要らず。



MERIT.4
取り付けも容易。旋盤チャックに取り付けるだけでOK。

販売価格(タイプB:KITAGAWA B200シリーズ用)

サイズ 販売価格

8インチ用 材質:鉄 (表面:黒染め)
シリンダー内径:52mm /最大ワーク径:40mm/最大潜り深さ:約320mm

114,000円

10インチ用材質:鉄(表面:黒染め)
シリンダー内径:75mm/最大ワーク径:62mm/最大潜り深さ:約320mm

134,000円

12インチ用材質:鉄(表面:黒染め)
シリンダー内径:91mm/最大ワーク径70mm/最大潜り深さ:約400mm

153,000円

15インチ用材質:鉄(表面:黒染め)
シリンダー内径:100mm/最大ワーク径75mm/最大潜り深さ:約400mm

184,000円

特注:8・10インチワーク潜り深さ400o 都度お見積り



※別途消費税・送料・手数料(振込手数料/代引き手数料)がかかります。

※上記価格は北川製旋盤チャックB-200シリーズです。その他の機種に関しましては別途お見積り致しますのでお問合せください。









※お問い合わせ時にNC旋盤のチャック型式及びシリンダー内径寸法をお知らせください。
